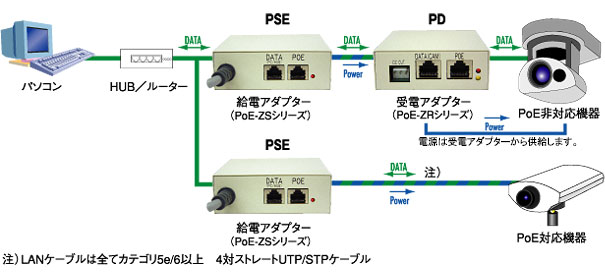

PoE給電レイアウト |
 |
|
アダプター機能 |
|
| |
 |
給電アダプター（PoE-ZSシリーズ） |
| |
|
PoE-ZSは、PoE対応ネットワーク機器および受電アダプターPoE-ZRの専用給電アダプターとしてLANケーブル経由でネットワーク機器に電源を供給できます。 |
| |
|
|
| |
|
受電アダプター（PoE-ZRシリーズ） |
| |
|
PoE-ZRは、専用給電アダプターPoE-ZSとセットで使用することにより、PoE非対応のネットワーク機器に電源を供給できます。 |
|
主な特長(ご使用のメリット) |
|
 |
| |
 |
受電アダプターは、出力用DCプラグ付きコードの差し換え交換により、多種多様な電源供給が可能です。 |
| |
|
PTZカメラなどにも給電ができます。 |
| |
|
電源の敷設工事（専門業者による）を効率化できるため、設置コストの削減が計れます。 |
| |
|
既設ハブまたはルーターの空きポートでPoE機器が利用出来るため、機器コストの削減が計れます。 |
|
製品仕様 |
|
| PoE給電アダプター |
| |
仕 様 |
| 型 式 |
PoE-ZS251 |
| LANポート |
PoE,DATA(各1) |
| PoE供給電圧 |
DC48V |
| PoE供給電力 |
25W(1ポート当たり) |
| 電 源 |
AC85〜132V(50/60Hz) |
| 消費電力 |
29.6W |
| 給電方式 |
ミッドスパン給電方式 |
| 適合LANケーブル |
カテゴリ5e/6以上 4対ストレートUTP/STPケーブル |
| 伝送距離 |
最大100m(給電・受電アダプターの前後に接続されるケーブルを含む) |
| 保護回路 |
過電圧・過電流保護回路 |
| 使用温度範囲 |
0〜40℃ |
| 使用湿度範囲 |
20〜80%(結露なきこと) |
| 外形寸法 |
(幅×高さ×奥行) 100×32×100mm |
| 重 量 |
350g（電源ケーブルを含まず） |
| 標準小売価格 |
19,800円 |
| 外 観 |
 |
| PoE受電アダプター(※給電アダプターPoE-ZSシリーズとセットでご使用ください) |
| |
仕 様 |
| 型 式 |
PoE-ZR2512/2513 |
PoE-ZR1509 |
PoE-ZR1005 |
| 出力電圧 |
DC12/13V |
DC9V |
DC5V |
| 出力電流(最大) |
2.1/1.8A |
1.3A |
2.0A |
| 入力電圧 |
DC32〜63V |
| LANポート |
PoE,DATA(各1) |
| 適合給電アダプター |
弊社専用給電アダプター(PoE-ZSシリーズ)のみ接続可能 |
| 適合LANケーブル |
カテゴリ5e/6以上 4対ストレートUTP/STPケーブル |
| 伝送距離 |
最大100m(給電・受電アダプターの前後に接続されるケーブルを含む) |
| 保護回路 |
過電圧・過電流保護回路 |
| 使用温度範囲 |
0〜40℃ |
| 使用湿度範囲 |
20〜80%(結露なきこと) |
| 外形寸法 |
(幅×高さ×奥行) 78×28×96mm |
| 重 量 |
265g |
| 標準小売価格 |
19,800円 |
| 外 観 |
 |
|
対応メーカー/機種一覧 |
|
|
| |
|
動作確認済み PoE対応機器（カメラ） |
| 適合アダプター |
メーカー名 |
メーカー製品型式 |
給電アダプター
ZSシリーズのみ
|
AXIS |
210A,211,211A,212,216FD,221,223M,225FD |
|
| |
|
動作確認済み PoE非対応機器（カメラ） |
| 適合アダプター |
メーカー名 |
メーカー製品型式 |
適合受電アダプター |
適合DCコード |
給電アダプター
ZSシリーズ
受電アダプター
ZRシリーズ
 |
AXIS |
213 |
ZR2513 |
#3 |
| 214 |
ZR2512 |
#3 |
210,230,241S,
241Q,242S,250S |
ZR1509 |
#2 |
| 206,207 |
ZR1005 |
#1 |
|
マニュアル/パンフレット |
|
|
| |
|
共通マニュアルは準備中です。 |
|
| |
|
パンフレットをPDFで表示します。コチラをクリックしてください。 |
 |
| |
|
※Adobe Readerをお持ちでない方は、コチラからダウンロードしてご覧ください。 |
 |
|
製品外観図 |
|
|
| |
|
外観図をPDFで表示します。 |
|
| |
|
ZS251はコチラをクリックしてください。 |
 |
| |
|
ZRシリーズはコチラをクリックしてください。 |
 |
|
製品構成 |
|
|
| |
|
PoE-ZSシリーズ |
本 体
壁取り付け用アタッチメント
アタッチメント用ネジ
電源用2P-3P変換プラグ
LANケーブル（0.9ｍ）
マニュアル |
| |
|
|
|
| |
|
PoE-ZRシリーズ |
本 体
壁取り付け用アタッチメント
アタッチメント用ネジ
LANケーブル（0.9ｍ）
マニュアル
DCプラグ付きコード（1.5ｍ） |
| |
|
|
|
|
ご使用上の注意 |
|
| |
|
【全 般】 |
| |
|
1： |
給電・受電アダプター（ZS，ZRシリーズ）は屋内設置専用です。屋外では使用しないで下さい。 |
| |
|
2： |
ご使用に際しては、給電される機器などとの整合を充分に調査ご検討下さることをお願いいたします。 |
| |
|
3： |
設置に際しては周囲の環境を十分考慮し、使用環境範囲内でのご使用をお願いします。
アダプターが過熱もしくは故障する場合があります。 |
| |
|
4： |
給電・受電アダプター（ZS，ZRシリーズ）をネットワーク機器以外への給電に使用しないで下さい。
アダプターもしくは接続機器が故障する場合があります。 |
| |
|
5： |
LANケーブルの途中に中継コネクターなどは使用しないで下さい。
機能を損ねる場合があります。 |
| |
|
6： |
LANケーブル仕様は、カテゴリ5e/6以上 4対ストレートUTP/STPケーブルです。 |
| |
|
7： |
LANケーブルの総長は100m以内でご使用下さい。（給電・受電アダプターの前後に接続されるケーブルを含む）
機能を損ねる場合があります。 |
| |
|
8： |
給電・受電アダプター（ZS，ZRシリーズ）を使用してもネットワーク機器に悪影響を与えることは有りませんが、補償の限りでは有りません。 |
| |
|
|
|
| |
|
【給電アダプター（ZSシリーズ）に関して】 |
| |
|
1： |
給電アダプター（ZSシリーズ）のPOEポートには非POE機器を直接接続しないで下さい。
給電アダプターが故障する場合が有ります。
給電アダプターのPOEポートに接続できるのは、弊社受電アダプターZRシリーズ又は、POE対応ネットワーク機器のみです。 |
| |
|
2： |
給電アダプター（ZSシリーズ）をご使用の際は電源アースを必ず接続して下さい。
感電の恐れが有ります。 |
| |
|
|
|
| |
|
【受電アダプター（ZRシリーズ）に関して】 |
| |
|
1： |
受電アダプター（ZRシリーズ）のPOEポートに接続できるのは、弊社給電アダプターZSシリーズのみです。
受電アダプター又は接続機器が故障する場合が有ります。 |
| |
|
|
|
| |
※ |
規定の使用以外でのご使用により機器などの故障が生じた場合は弊社では責任を負いかねますのでご了承願います。
|
|
